東武鉄道 東武アーバンパークラインのホームドア：船橋駅・柏駅のタイプ
| タイプ | 腰高式 | |
|---|---|---|
| メーカー | 三菱電機 | |
| 開閉方式 | 開扉 | 自動（定位置停止検知） |
| 閉扉 | 車掌手動操作 | |
| 停止位置許容範囲 | ±750mm（TASCなし） | |
| 開口部幅 | 基本 | 【推定】2,800mm |
| 最大開口部 | 【推定】3,100mm | |
| 非常脱出ドア | なし | |
| 支障物検知センサ | 3Dセンサ | |
東武鉄道野田線（東武アーバンパークライン）の船橋駅では、2013年度末に同線初のホームドアが稼働開始されました。東武初のホームドア設置駅は2012年度の東上線和光市駅2・3番線ですが、これは東京メトロ有楽町線の整備事業として設置されたものなので、東武単独の駅としては船橋駅が最初のホームドア設置駅でした。
翌2014年度末には同線で乗降人員が最も多い柏駅でも同型のホームドアが整備されています。各ホームの稼働開始日は以下の通りです。
- 船橋駅：2014年3月22日
- 柏駅1・2番線：2015年2月7日
- 柏駅3・4番線：2015年3月14日
目次
1 ホームドアの仕様

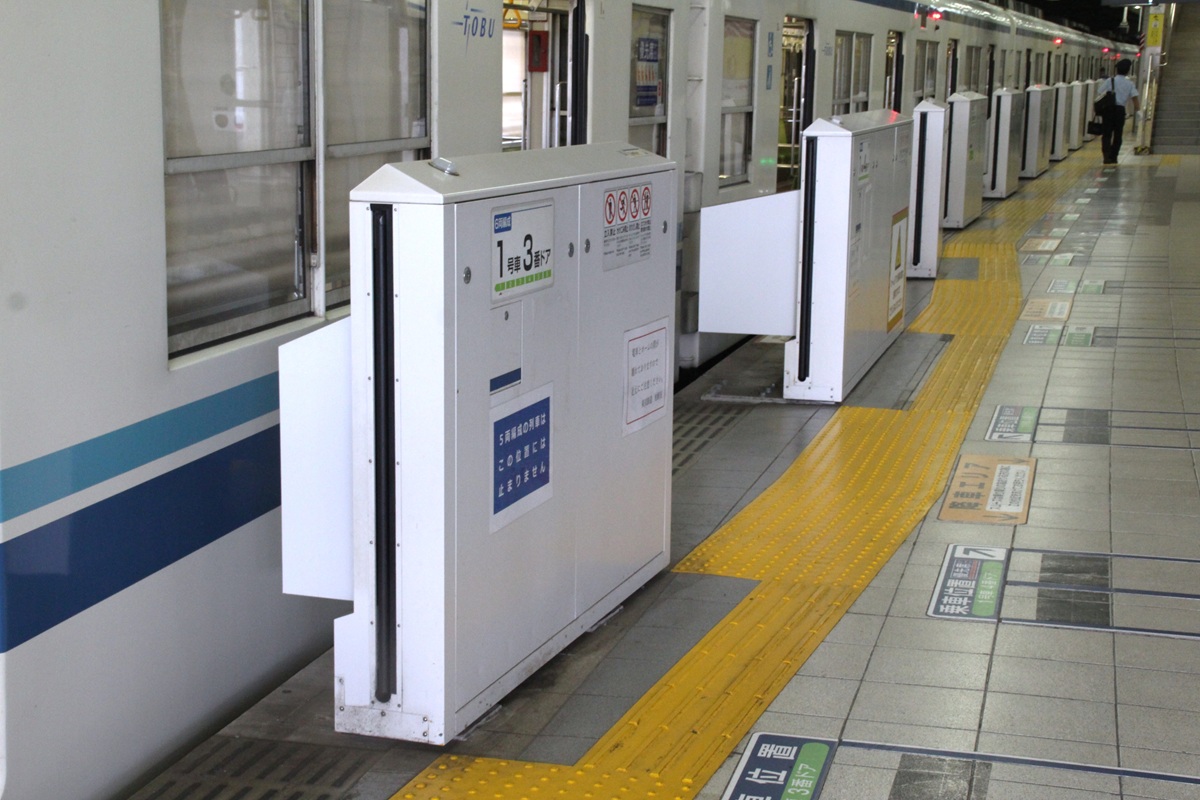

ホームドアのタイプは一般的な腰高式、メーカーは三菱電機です。設置当時の同線の列車はすべて6両編成4ドア車で運行されていたため、ホームドアもそれに特化した構造となっています。
TASC（定位置停止装置）は整備されていないため、基本開口幅を推定2,800mmとして停止許容範囲±750mmを確保しています。なお、同線で使用される8000系・10030系・60000系の3形式はそれぞれドア位置が多少異なるため、ずれが大きくなる箇所は開口幅を基本より200mm程度広げています[1]2～5号車は各号車1・4番ドアが約200mm広く、両先頭車は車種によるずれがさらに大きくなるため約300mmほど広くしている部分もあった。。
扉部分は同線のイメージカラーであるブルーに塗装され、大型のガラス透過部が設けられています。

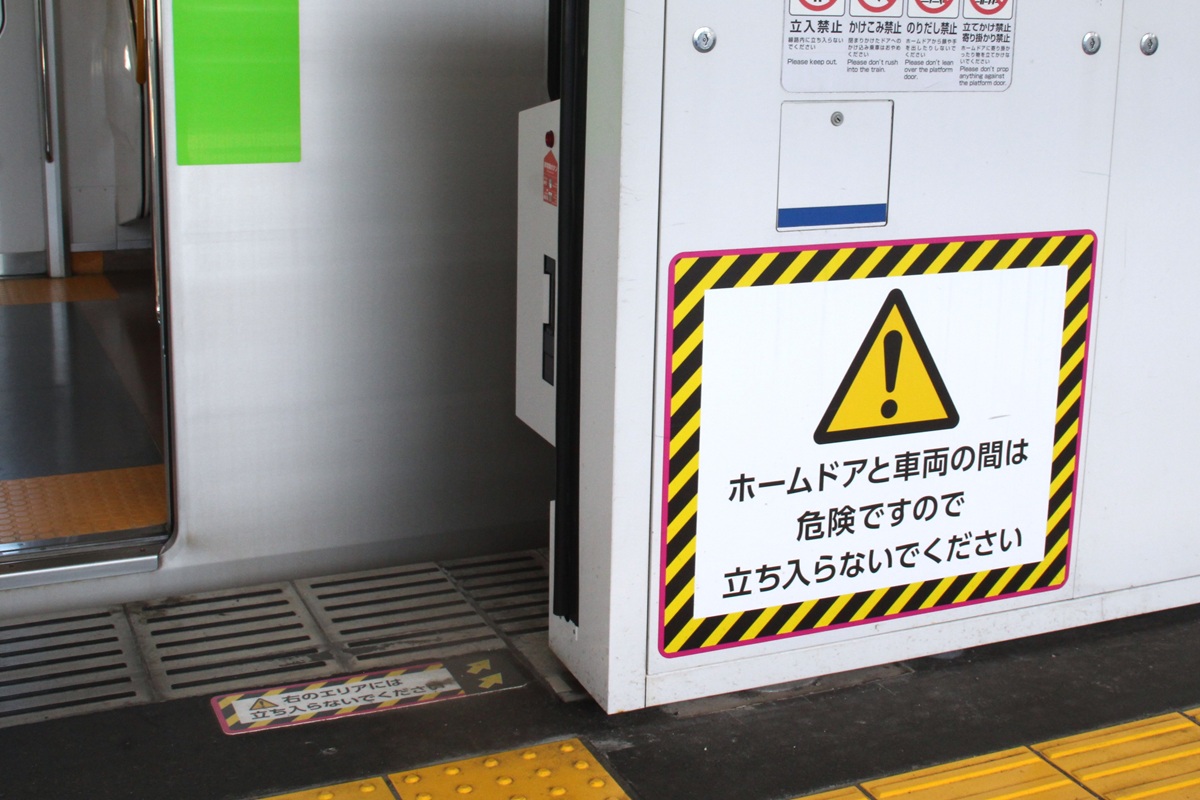

各開口の片側には非常開ボタンと3Dセンサが設けられています。また、3Dセンサの上下と、開口部を挟んだ反対側には光電センサらしき小さい穴も2つあることから、支障物検知は2つの方式のセンサを併用しているのだと思われます。

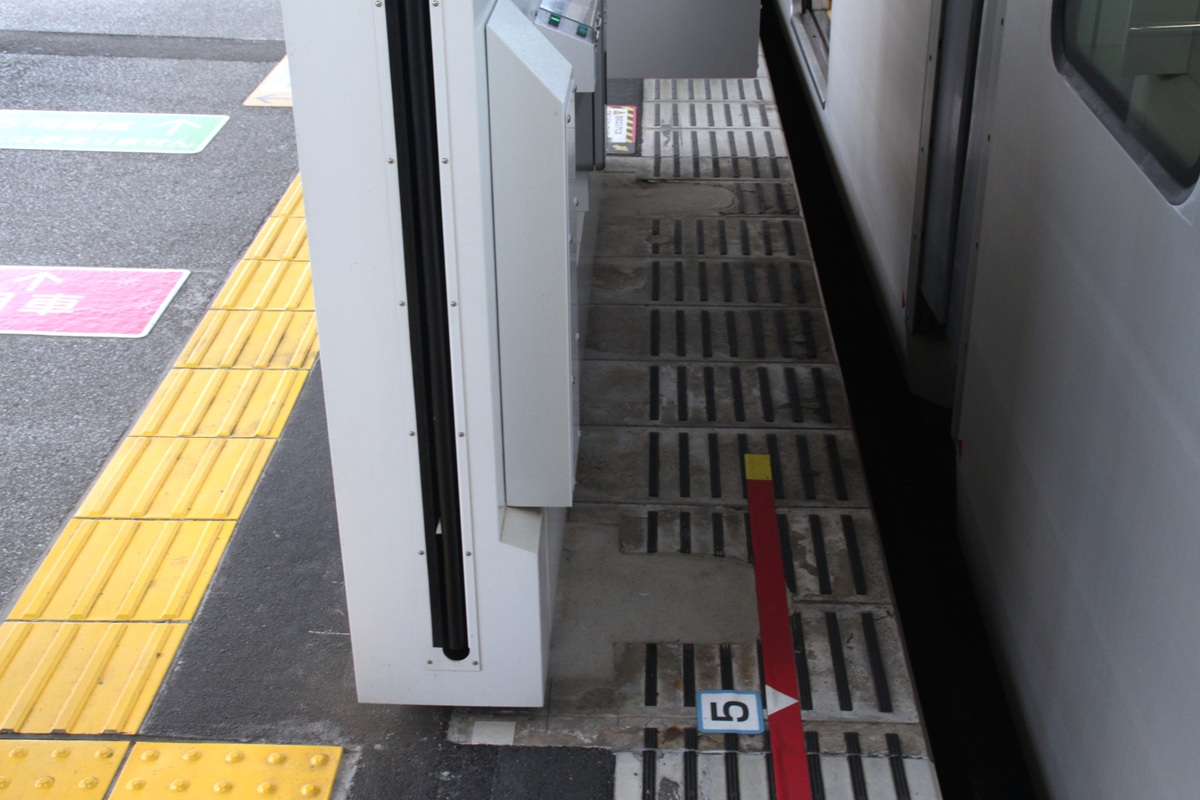

ホーム最前部・最後部は乗務員出入りスペース確保のため筐体が斜めに配置されており、その箇所には車掌向けの開閉動作表示器が内蔵されています。
2 ホームドアの開閉方式
船橋駅・柏駅のホームドア開閉方式は以下の通りです。
- 開扉：自動（定位置停止検知）
- 閉扉：車掌手動操作
各種センサにより列車の定位置停止を検知することで、車両側と通信を行うことなくホームドアを自動開扉するシステムが当初から導入されました。現代では多くの路線で導入されている方式ですが、試験設置を除く常設のホームドアで車両と連携しない自動開扉を実現したのは船橋駅が全国初だったと思われます。
システムの概要は別記事にまとめています。

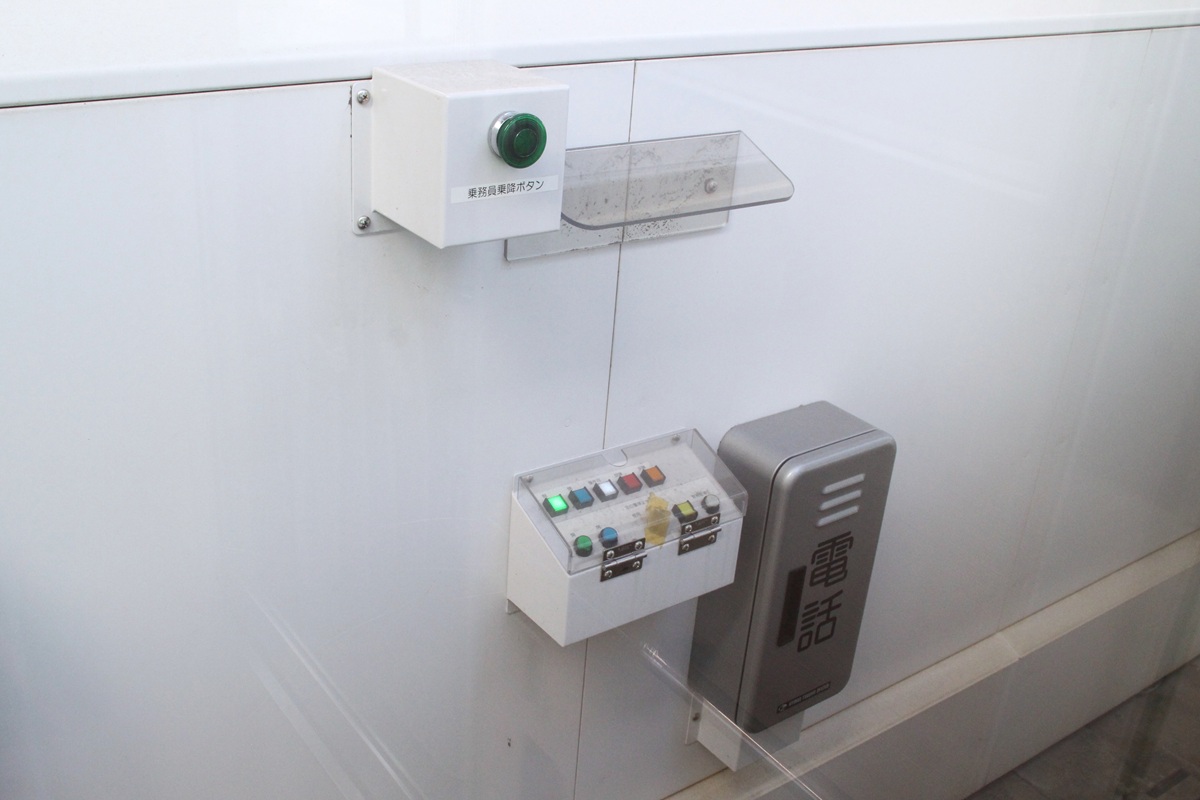

その右側がボタン式の乗務員操作盤
一方、閉扉は車掌による手動操作ですが、他路線の一般的な取り扱いとは逆でホームドア→車両ドアの順に操作するのが特徴です。出発方向の最後部にはボタン式の乗務員操作盤とは別に「テープスイッチ」があり、通常はこちらで閉扉操作を行います[2]テープスイッチは停止位置が多少前後していても操作しやすい点がメリット。。
ホームドアが開いたまま列車が出発してしまうのを防ぐため、出発信号機下方には運転士に対してホームドア開閉状態を伝達する表示灯が設けられています。表示内容は以下の通りです。
- ホームドア開状態→［×］が点灯
- ホームドア閉状態→［○］が点灯
3 特殊な列車への対応
3.1 特急「アーバンパークライナー」
2020年3月16日のダイヤ改正で、平日夜間に500系「リバティ」3両編成を使用して運行されている特急「アーバンパークライナー」が柏駅への乗り入れを開始しました。しかしリバティのドア位置はホームドアと合わないことから、一部号車のドアのみを開ける取り扱いを行っているほか、同駅2番線のみリバティに対応するため各種機器が増設されています。
「アーバンパークライナー」発着時の取り扱いについては別記事にまとめています。
3.2 634系「スカイツリートレイン」
同じ筐体には専用の乗務員操作盤も内蔵されている
下：出発時の運転士向け表示灯
634系「スカイツリートレイン」を使用した団体臨時列車が同線に乗り入れることがあります。634系はもともと6050系から改造された車両でドア位置も一般型車両と異なりますが、片側2つドアのうち1か所は閉鎖、さらに4両編成のうち2・4号車のドアは常時締め切りとしているので、ホームドア設置駅においては1・3号車ドアを開口部と合わせて停車します。
詳しい開閉取り扱いは直接確認できていないので分かりませんが、柏駅は3番線、船橋駅は2番線に限り634系専用の駅係員操作盤およびテープスイッチ・表示灯類が設けられていました。
4 おわりに
2015年度からは東武東上線、2020年度からは東武スカイツリーラインでもホームドア設置が始まった一方で、東武アーバンパークラインの設置駅は今のところ船橋駅・柏駅だけに留まっており、他駅では2023年度からホームドアよりも安価な固定柵が順次設置されています。

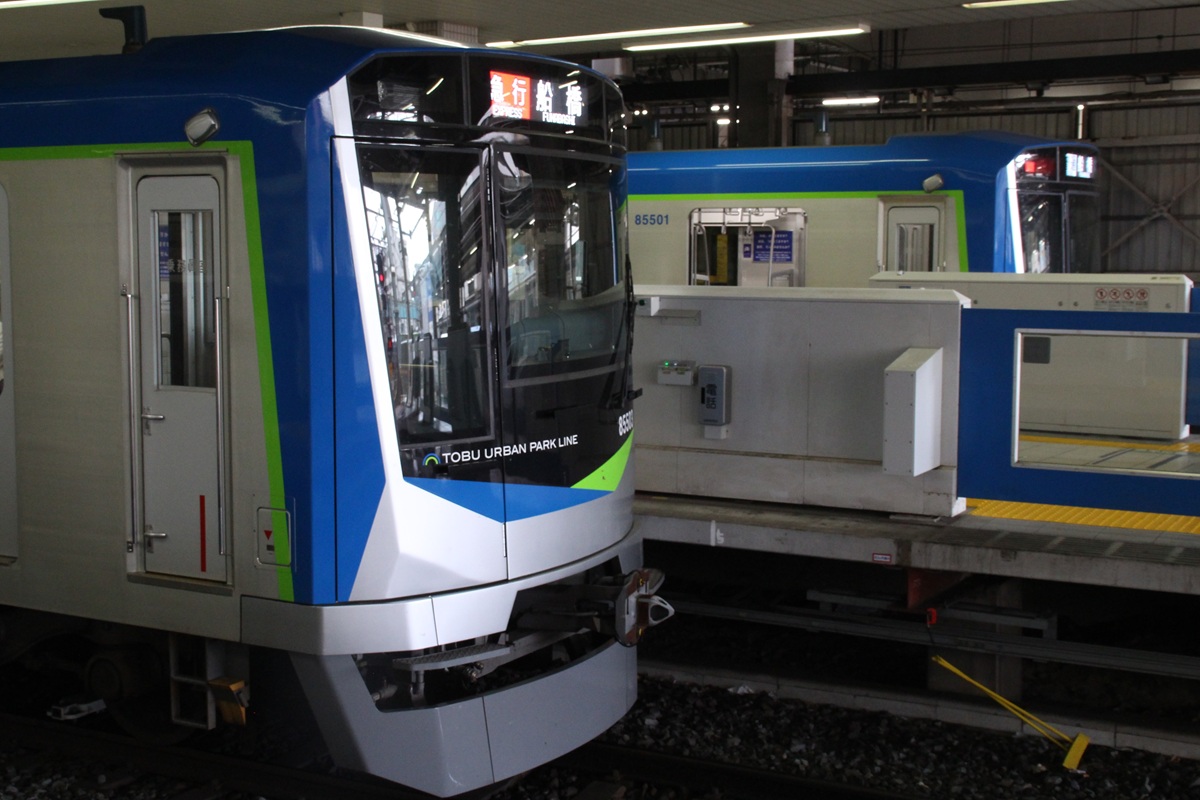

東武アーバンパークラインでは2024年度以降から5両編成の新型車両を導入し、それと合わせて既存車両も6両編成から5両編成に減車される予定です。現在のホームドアは5両編成に対応した設備がないので、近いうちに何らかの改修が行われるでしょう。
