東武鉄道野田線（東武アーバンパークライン）では、2013年度に船橋駅で、2014年度に柏駅でホームドアが整備されました。両駅のホームドアの特徴は、全国に先駆けて車両側と通信を行うことなく自動開扉するシステムを採用したことでした。

1　自動開扉システムのパイオニア

ホームドア黎明期はトランスポンダ装置を用いて車両ドアとホームドアを開閉連携する方式が主流でしたが、この方式は車両側の改造に膨大なコストと時間を要します。そのため2010年代に入ったころからは、地上側のセンサにより列車の停止位置や編成両数を判定したうえで、開閉自体は乗務員が車両ドアとホームドアを別々に操作する事例が増え始めていました^[1]JR西日本の在来線・京王電鉄など。。

東武鉄道も野田線船橋駅で2014年3月に設置した同線初のホームドアにおいて、車両改造を不要とするためセンサで列車検知を行う方式を採用しましたが、他社における前例と異なるのは列車の定位置停止を検知した段階でホームドアを自動開扉することでした。閉扉は他社と同じく車掌による手動操作ですが、試験設置を除く常設のホームドアで車両と連携しない自動開扉を実現したのは船橋駅が全国初だったと思われます。

2　システムの仕組み

2.1　各種センサの概要

定位置停止検知はホーム上に設けられた2種類のセンサによって行い、この判定結果に基づいてホームドアを自動開扉します。また、設置当時はすべての一般列車が6両編成だったため編成両数の判別も不要でしたが、2025年3月に5両編成の運行が開始されるのに伴い、両数検知センサが追設されました。

なお、ここでは後述する特急「アーバンパークライナー」用に追設されたセンサの説明を省略します。

（1）定位置停止検知センサ

列車が入線すると、停止位置前方に設けられたレーザ式測域センサが車両前面までの距離を測定し、その変化量をもとに列車の停止を判定します。ただしこのセンサが判定するのは “列車が動いているか止まっているか” のみで、正確な定位置範囲検知は次に紹介する車両連結部のセンサが担っています。

（2）定位置範囲検知光電センサ

1両目と2両目の車両連結部上方に黒い機器が吊り下げられており、線路側から見ると等間隔で6つの光電センサが並んでいます。これらのセンサが車体を検知しているか否か（=検知していなければ正面に車両連結部がある）の組み合わせによって列車が定位置範囲内に在線しているかを判定します。

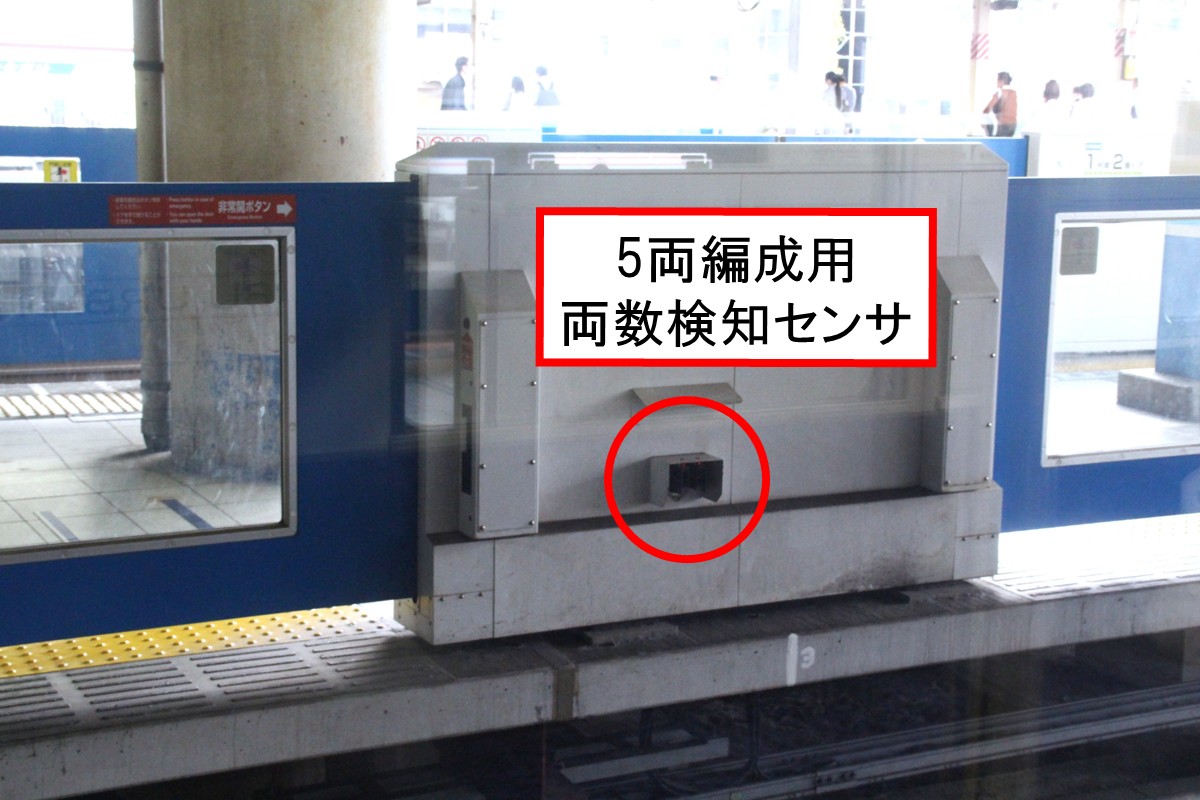

（3）両数検知センサ

前述の通り、ホームドア設置当時の一般列車はすべて6両編成でしたが、2025年3月8日に運行を開始した新型車両80000系は5両編成とされ、将来的には全列車が5両編成に統一される見込みです。しかし、当面は6両編成と5両編成が混在することから、ホームドア本体の改良と合わせて5両編成を判別するための両数検知センサが追設されました。

センサは5両編成が停車しない部分の2-3番ドア間に設けられており、ここで車両を検知していれば6両編成、検知していなければ5両編成と判別します。

2.2　停止位置範囲表示灯

車両側にはTASC（定位置停止装置）も導入されていないため、運転士が手動ブレーキングで停止位置に合わせやすいように、定位置範囲内に入ったこと・停止したことを停止位置前方の表示灯に表示します。

表示内容の推移は以下の通りです。

• 列車入線前→消灯
• 定位置範囲内に入線→［○］が点灯
• 定位置範囲内に停止→［●］が点灯
• ホームドア自動開扉→一定時間後にで消灯

進入方向の最後部には車掌向け表示灯も設けられており、表示推移は運転士向けとほぼ同じですが、ホームドア開動作中に［●］が点滅する違いがあります。

3　特急「アーバンパークライナー」への対応

2020年3月16日のダイヤ改正で、平日夜間に500系「リバティ」3両編成を用いて運転される特急「アーバンパークライナー」が柏駅への乗り入れを開始しました。これに伴い、柏駅では同列車が発着する2番線に限ってリバティ用のセンサ・表示灯類が追設され、入線時はリバティ2号車ドアと合致する5号車2番ドアのみが自動開扉するシステムとなっています。

「アーバンパークライナー」発着時の取り扱いについては別記事にまとめています。なお、同列車は2024年3月16日ダイヤ改正で廃止されましたが、追設された各種機器は2025年10月時点で残存しています。

4　おわりに

東武の2大主要路線である東上線・東武スカイツリーラインを差し置いて設置された両駅のホームドアは一見地味な存在ですが、現代では当たり前になった自動開扉システムのパイオニアとして大きな功績を残しました。

しかし、新型車両80000系はワンマン運転を前提とした設計で、TASCやトランスポンダによるホームドアとの開閉連携にも対応しています^[2]80000系導入完了後も残る60000系には、80000系と仕様を合わせる改造が行われる見込み。。このことから、旧型車両の置き換え完了後には両駅のホームドアもトランスポンダ式連携に変更される可能性がかなり高く、現行システムで運用されるのもそう長くはないでしょう。
